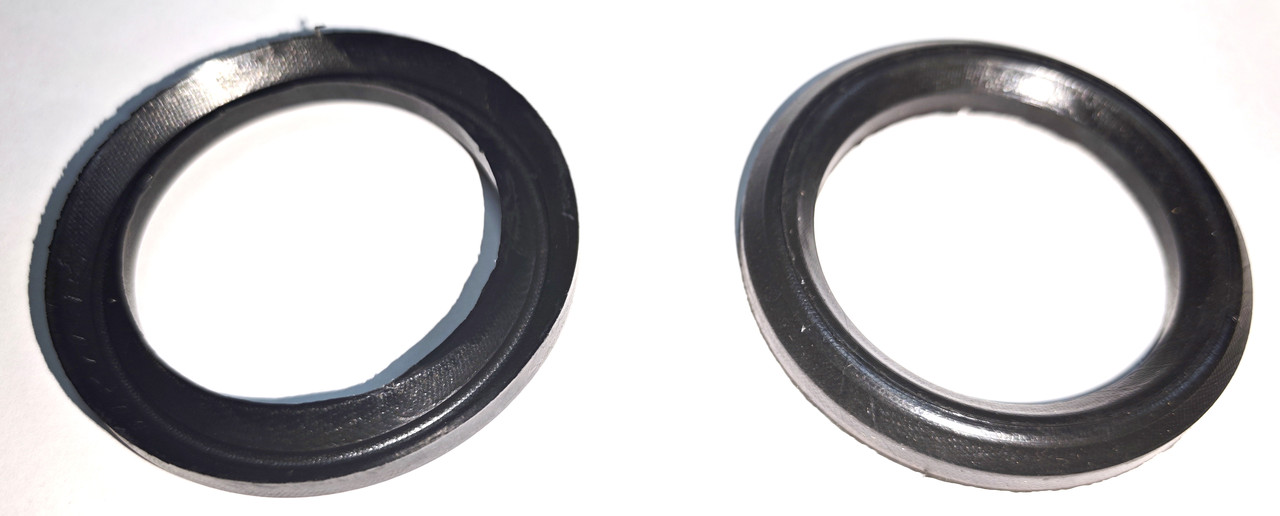

Шевронне ущільнення М 32-52 гумотканинне

Шевронне ущільнення М 32-52 (гумотканинне, манжета)

Шевронні ущільнення ГОСТ 22704-77 призначені для ущільнення штоків і циліндрів гідравлічних пристроїв.

Умови роботи шевронних ущільнень:

- тиск до 630 кгс/см² (63 МПа).

- швидкість зворотно-поступального руху до 3 м/с;

- робоче середовище: мінеральні олії, прісна вода, морська вода, нафта, водні емульсії за нормальної температури t = -50…100°С.

В основному шевронне ущільнення встановлюється комплектами.

У комплект шевронного ущільнення входить одна або кілька шевронних манжет (М), розташованих між кільцем опорним (КО) і кільцем натискним (КН), що забезпечують збереження всього ущільнювального пакета.

Умовне позначення:

"Тип виробу" "d Діаметр ущільнюваного штока" х "D Діаметр ущільнюваного циліндра"

Тип виробу:

М – манжета; КО – кільце опорне; КН – кільце натискне.

Шевронні манжети зазвичай виготовляються з гуми армованої тканиною, мають великий термін служби і можливість роботи при підвищених навантаженнях.

Натискні та опорні кільця допускається виготовляти із бронзи, текстоліту, поліамідів та інших матеріалів.
